確保混煉膠的質(zhì)量對于后續(xù)加工的順暢進(jìn)行以及半成品和成品的性能至關(guān)重要。混煉膠的質(zhì)量檢查涵蓋混煉過程的監(jiān)控與混煉膠本身的檢測兩大方面。o型橡膠密封圈規(guī)格表

6.1 混煉過程的檢查

混煉過程的準(zhǔn)確性是保障混煉膠質(zhì)量的基礎(chǔ)，通過細(xì)致檢查能及時發(fā)現(xiàn)并糾正問題。

6.1.1 監(jiān)控消耗功率

混煉過程中，功率消耗的變化趨勢通常為：初期逐步增加，達(dá)到峰值后逐漸降低，至混煉結(jié)束時急劇下降。功率消耗曲線能反映膠料的混煉程度。對比實(shí)際功率曲線與標(biāo)準(zhǔn)曲線，可評估混煉過程的正確性。密封橡膠硅膠橡膠硅膠材料

6.1.2 記錄輥筒壓力

輥筒壓力的監(jiān)測原理與功率消耗相似。輥筒壓力在混煉過程中達(dá)到穩(wěn)定范圍后趨于平穩(wěn)，混煉結(jié)束時迅速下降。將實(shí)際壓力曲線與標(biāo)準(zhǔn)曲線對比，可評價混煉過程的準(zhǔn)確性。廚房電器配件橡膠制品加工

6.1.3 監(jiān)測混煉溫度

每種膠料在混煉時都有其獨(dú)特的溫度上升曲線。對比實(shí)際溫度曲線與標(biāo)準(zhǔn)曲線，可評估混煉質(zhì)量。廣東廚房衛(wèi)浴電器橡膠硅膠配件定制生產(chǎn)廠家

6.1.4 記錄混煉效應(yīng)

混煉效應(yīng)由混煉時間和溫度共同決定。盡管混煉時間隨溫度變化，但混煉效應(yīng)保持恒定。將實(shí)際混煉效應(yīng)與標(biāo)準(zhǔn)值對比，可評估混煉質(zhì)量。

6.2 混煉膠的檢查

6.2.1 快速質(zhì)量檢測

混煉膠的快速質(zhì)量檢測項(xiàng)目包括可塑度、密度、硬度和初硫點(diǎn)等。在每個膠料批次的下片時，于前、中、后三個位置各取一試樣，將測試結(jié)果與規(guī)定標(biāo)準(zhǔn)對比，以確保符合要求。快檢旨在及時發(fā)現(xiàn)配合劑分散不良、漏加或錯加以及操作不合規(guī)等問題。廚房衛(wèi)浴電器橡膠硅膠配件源頭廠家

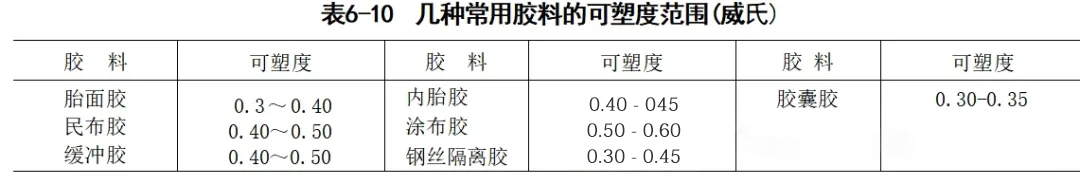

可塑度：使用塑性計(jì)測定威氏或華萊氏可塑度，或測量門尼黏度。可塑度或門尼黏度的異常表明混煉質(zhì)量不佳。衛(wèi)浴橡膠軟管

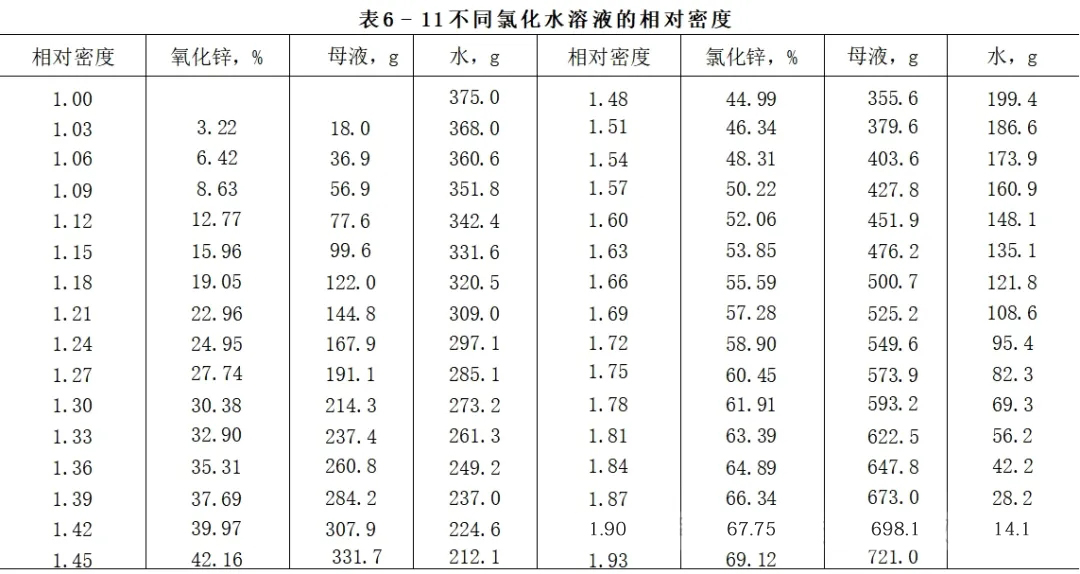

密度：配合劑的加減不當(dāng)或分散不均會導(dǎo)致密度異常。采用氯化鋅水溶液測定相對密度，以評估混煉操作的正確性。

硬度：硫化后測定硬度，以檢查補(bǔ)強(qiáng)填充劑的分散程度和硫化均勻性。

初硫點(diǎn)：測定達(dá)到定型點(diǎn)所需時間，以檢驗(yàn)硫化劑、促進(jìn)劑是否漏加或錯加，以及混煉膠的焦燒程度和混煉工藝是否合規(guī)。

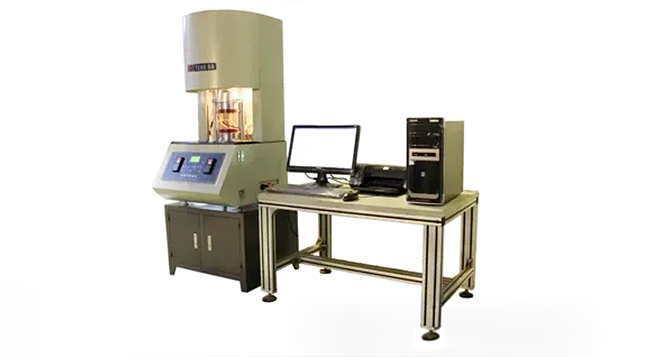

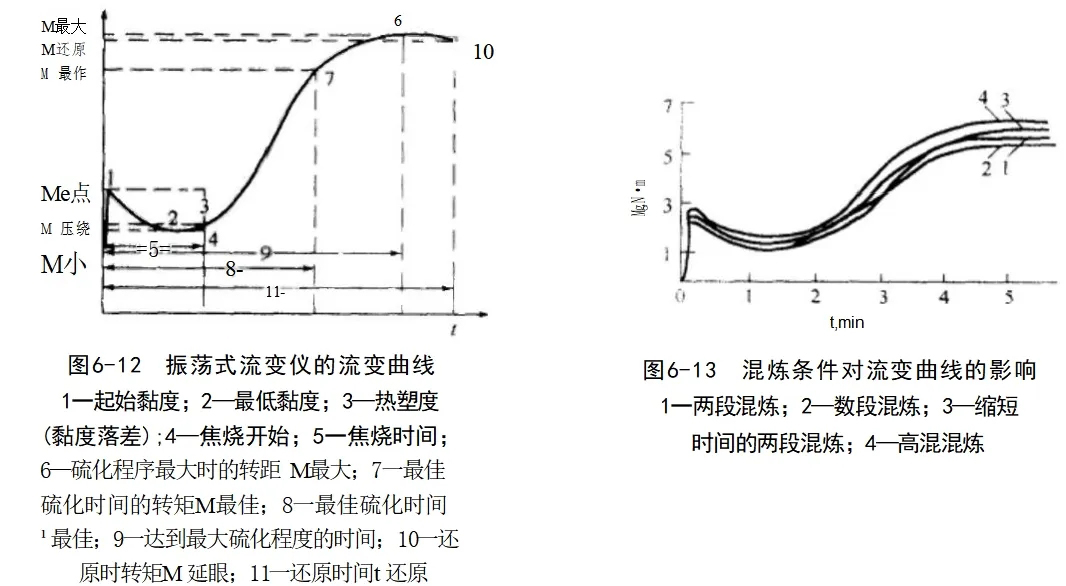

流變儀應(yīng)用：流變儀能精確、快速地測定膠料的黏彈性和硫化特性，全面評估混煉膠質(zhì)量。

6.2.2 配合劑分散度檢查

配合劑在膠料中的分散度是衡量混煉均勻性的關(guān)鍵指標(biāo)。衛(wèi)浴橡膠墊圈

炭黑分散度：對于炭黑膠料，炭黑的分散狀態(tài)至關(guān)重要。通過觀察硫化膠試片的撕裂或快速切割斷面狀態(tài)，采用目測法、定性分析法（A法）、定量分析法（B法）或標(biāo)準(zhǔn)測定法評估炭黑的分散程度。其中，A法通過顯微鏡觀察斷面照片與標(biāo)準(zhǔn)照片對比確定分散等級；B法通過高倍顯微鏡觀測特制試片，計(jì)算未被分散的炭黑數(shù)量來評估分散度；標(biāo)準(zhǔn)測定法依據(jù)GB 6030—85快速簡便地測定炭黑分散度。

特別聲明：內(nèi)容來源 橡膠技術(shù)李秀權(quán)工作室 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
