在橡膠制品領(lǐng)域，耐磨性和撕裂性能是衡量橡膠材料質(zhì)量的關(guān)鍵要素，特別是在輪胎、輸送帶、密封件以及工業(yè)橡膠產(chǎn)品等方面。然而，這兩種性能往往相互制約：高耐磨性通常伴隨著硬度的提升，進(jìn)而降低了撕裂性能。本文依據(jù)實(shí)驗(yàn)數(shù)據(jù)和實(shí)際應(yīng)用案例，深入探討了哪些橡膠材料能夠同時(shí)展現(xiàn)出卓越的耐磨性和撕裂性能。密封橡膠硅膠材料參數(shù)

一、耐磨性與撕裂性能的定義及評(píng)估標(biāo)準(zhǔn)

耐磨性能：這一性能主要通過(guò)DIN耐磨耗量測(cè)試或Akron磨耗測(cè)試來(lái)評(píng)估。其評(píng)估單位可以是體積損失（mm³）或質(zhì)量損失（mg），數(shù)值越低代表耐磨性越好。例如，輪胎用天然橡膠（NR）的DIN磨耗量通常在120–200 mm³之間，而順丁橡膠（BR）則在80–140 mm³之間。

撕裂性能：撕裂強(qiáng)度（Tear Strength, Ts）是衡量橡膠材料撕裂性能的主要指標(biāo)，測(cè)試標(biāo)準(zhǔn)通常采用ASTM D624。評(píng)估單位為kN/m，數(shù)值越高表示抗撕裂能力越強(qiáng)。天然橡膠的撕裂強(qiáng)度一般可達(dá)40–60 kN/m，而聚氨酯橡膠（PU）則可高達(dá)80–120 kN/m。汽車(chē)精密連接器硅橡膠密封定制廠家

二、橡膠材料的性能對(duì)比

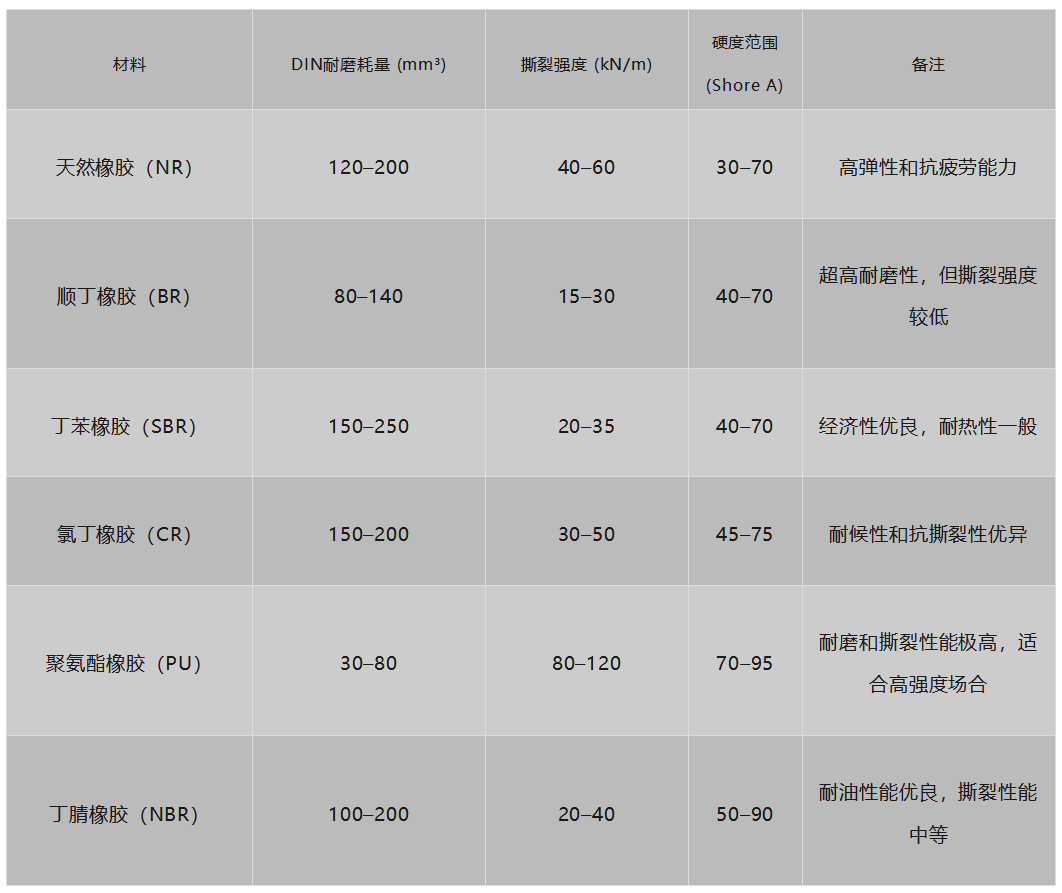

以下是幾種常用橡膠材料的耐磨性和撕裂性能數(shù)據(jù)對(duì)比：

三、高性能橡膠材料分析及其改性方法

天然橡膠（NR）

實(shí)驗(yàn)顯示，天然橡膠因拉伸誘導(dǎo)結(jié)晶作用而在撕裂性能上表現(xiàn)突出，典型撕裂強(qiáng)度為50 kN/m，加入N330炭黑后強(qiáng)度可提升至60 kN/m。補(bǔ)強(qiáng)數(shù)據(jù)顯示，當(dāng)炭黑含量從30 phr增加到60 phr時(shí)，耐磨耗量從180 mm³降低至130 mm³，撕裂強(qiáng)度也提高了約20%。東莞汽車(chē)橡膠硅膠配件定制生產(chǎn)廠家

順丁橡膠（BR）

順丁橡膠的DIN耐磨耗量在80–140 mm³之間，是耐磨性能極佳的橡膠材料。將其與天然橡膠按50:50的比例共混后，撕裂強(qiáng)度從30 kN/m提升至42 kN/m，同時(shí)耐磨耗量保持在120 mm³以下。在動(dòng)態(tài)負(fù)荷條件下，順丁橡膠的裂紋擴(kuò)展速率約為天然橡膠的70%。新能源產(chǎn)業(yè)常用橡膠硅膠配件

丁苯橡膠（SBR）

加入50 phr高補(bǔ)強(qiáng)炭黑（如N220）后，丁苯橡膠的耐磨耗量可降低至150 mm³，撕裂強(qiáng)度提高至30 kN/m。在輪胎胎面配方中，丁苯橡膠與天然橡膠的混合比例通常為60:40，以實(shí)現(xiàn)耐磨與抗撕裂性能的平衡。廚房電器類(lèi)橡膠制品是什么

聚氨酯橡膠（PU）

聚氨酯橡膠的DIN耐磨耗量?jī)H為30–80 mm³，是所有橡膠材料中耐磨性最強(qiáng)的。同時(shí)，其撕裂強(qiáng)度可高達(dá)120 kN/m。通過(guò)添加10 phr增韌劑（如增韌型液態(tài)橡膠），聚氨酯橡膠的撕裂強(qiáng)度可進(jìn)一步提升10%，耐磨性能保持不變。橡膠墊圈熱水

氯丁橡膠（CR）

氯丁橡膠在常溫下的撕裂強(qiáng)度為45 kN/m。加入硅烷偶聯(lián)劑后，撕裂強(qiáng)度可提高至50 kN/m，耐磨耗量降低10%。通過(guò)使用氧化鎂與鋅氧化物雙活化體系，可進(jìn)一步提高氯丁橡膠的抗裂紋擴(kuò)展性能。

丁腈橡膠（NBR）

丁腈橡膠在耐油和耐磨性能方面表現(xiàn)優(yōu)異，DIN磨耗量為100–200 mm³，撕裂強(qiáng)度為20–40 kN/m。通過(guò)與PVC共混，撕裂強(qiáng)度可提升至45 kN/m，耐磨性能提升15%。

四、實(shí)際應(yīng)用案例及測(cè)試數(shù)據(jù)

輪胎胎面配方

采用NR/BR共混（60:40），補(bǔ)強(qiáng)炭黑N330 50 phr，抗氧劑4010NA 2 phr，硫磺1.8 phr的配方。測(cè)試結(jié)果顯示，DIN耐磨耗量為120 mm³，撕裂強(qiáng)度為48 kN/m。矩形橡膠密封圈

工業(yè)輸送帶配方

采用CR/SBR共混（70:30），白炭黑30 phr，增韌劑（環(huán)氧化大豆油）5 phr的配方。測(cè)試數(shù)據(jù)顯示，DIN耐磨耗量為140 mm³，撕裂強(qiáng)度為50 kN/m。橡膠硅膠材料與密封

高強(qiáng)度密封圈配方

采用聚氨酯橡膠（PU），增韌劑5 phr，抗氧劑2 phr的配方。測(cè)試結(jié)果顯示，DIN耐磨耗量為50 mm³，撕裂強(qiáng)度為115 kN/m。黑色橡膠墊圈

綜合分析數(shù)據(jù)表明，聚氨酯橡膠（PU）在耐磨性和撕裂性能上均表現(xiàn)出色，但成本較高。天然橡膠（NR）因其優(yōu)異的撕裂強(qiáng)度和彈性而在中高端應(yīng)用中占據(jù)重要地位。順丁橡膠（BR）則以其卓越的耐磨性成為經(jīng)濟(jì)型耐磨材料的首選。未來(lái)，隨著納米補(bǔ)強(qiáng)材料和分子設(shè)計(jì)技術(shù)的發(fā)展，橡膠材料的耐磨性和撕裂性能有望得到進(jìn)一步提升，為工業(yè)應(yīng)用提供更多高性能解決方案。橡膠產(chǎn)品溢膠

特別聲明：內(nèi)容來(lái)源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
